Samsung S4 active – bike mount

Skaffade mig en Galaxy S4 active här för ett tag sedan, hittade då ingen vettig cykelhållare till mobilen. Då mobilen är vattentålig, och eventuellt kommer med ANT+ stöd inom kort är den en bra följeslagare på cykelpassen.

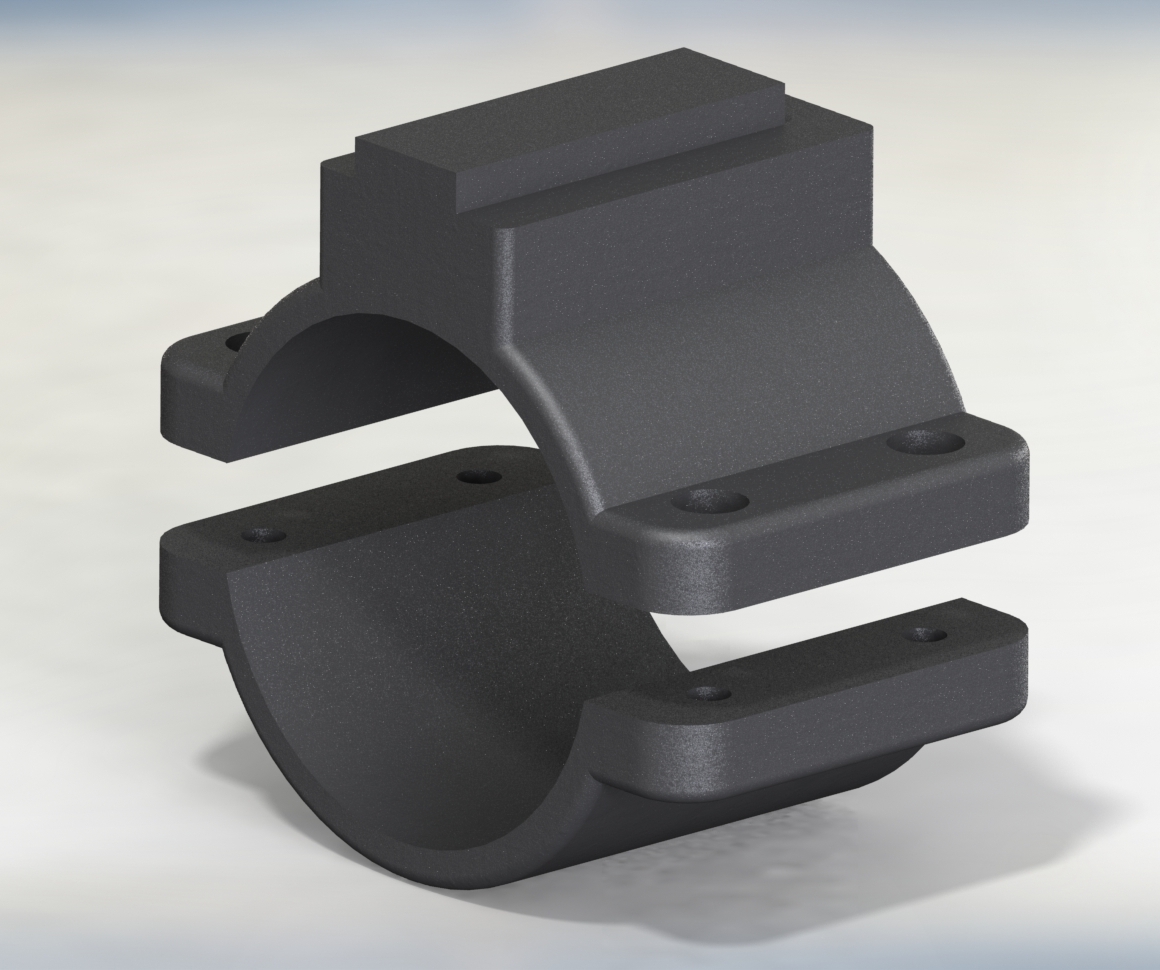

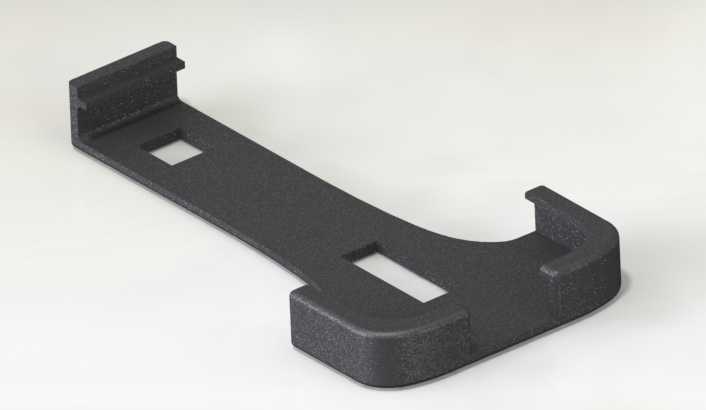

Vad gör om en sak inte finns? Man tillverkar den själv. En kollega på jobbet har en 3D-skrivare. Arbetet med hållaren började med att modellera upp en 3D-cad modell av hållare. Efter några iterationer blev den slutgiltiga designen enligt nedan:

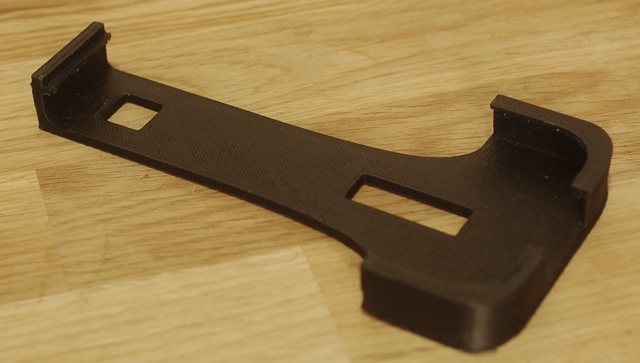

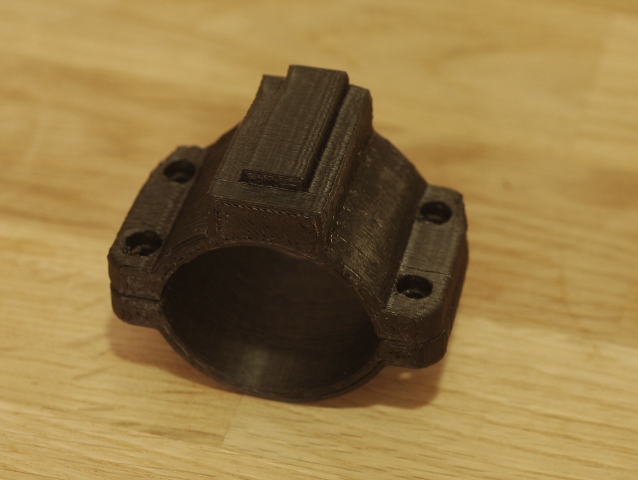

Modellen printades i en 3D-skrivare. En 3D-skrivare skriver ut en plast som är ungefär som gjuten ABS-plast. Det finns dock fördelar och nackdelar med att skriva istället för att gjuta. Skrivaren kan skriva ut vissa lösningar som inte kan gjutas, men skrivaren klarar inte vissa typer av konstruktioner som är enkla att gjuta. Man får helt enkelt göra sin design utifrån att den ska skrivas ut. Modellen printades enligt nedan, en del detaljer blev inte helt 100% då skrivaren inte var helt rätt inställd. Kostnaden för att skriva ut modellen är ca 20-30 SEK. (förutsatt att man har tillgång till en skrivare)

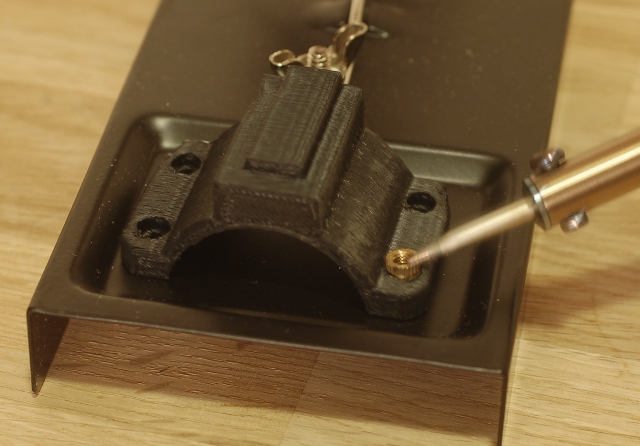

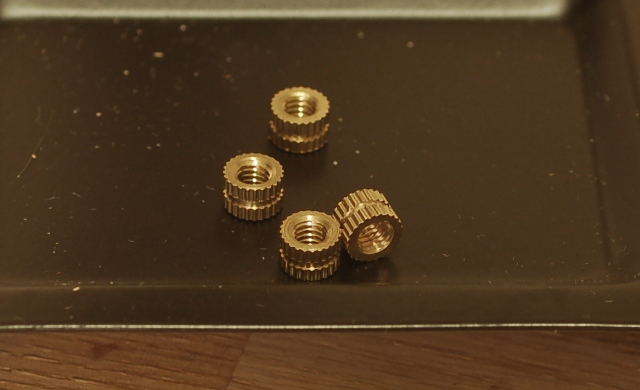

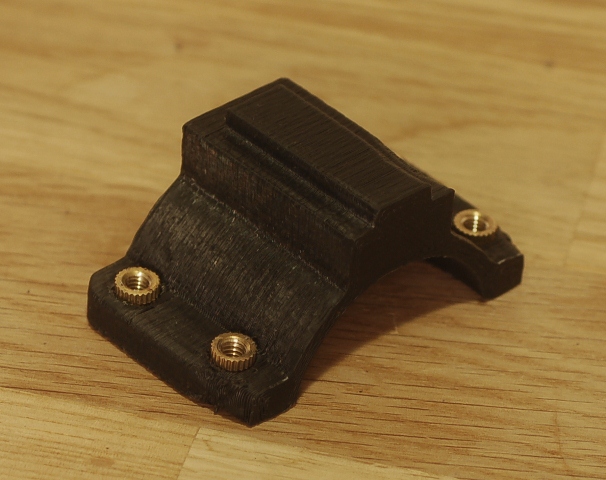

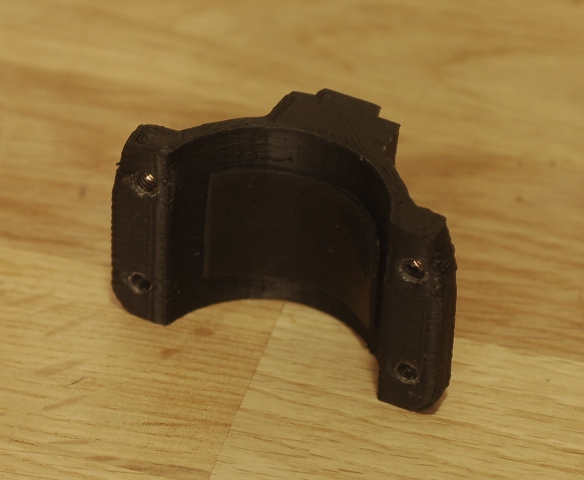

Efter att jag fått hjälp att printa delarna återstod endast att montera fästet på cykeln. För att göra detta smältes ”knurl-nuts” in i ena delen av fästet med hjälp av en lödkolv:

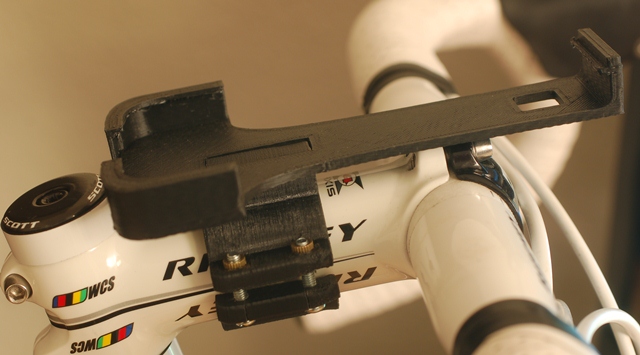

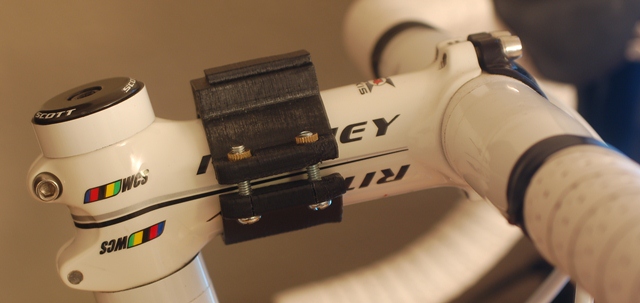

Nu återstod endast att montera en gummiduk på insidan av hållaren för bättre fäste mot styrstammen samt skruva och limma ihop de olika delarna

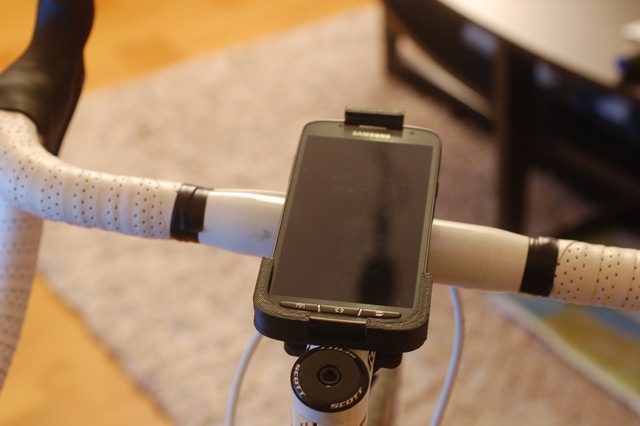

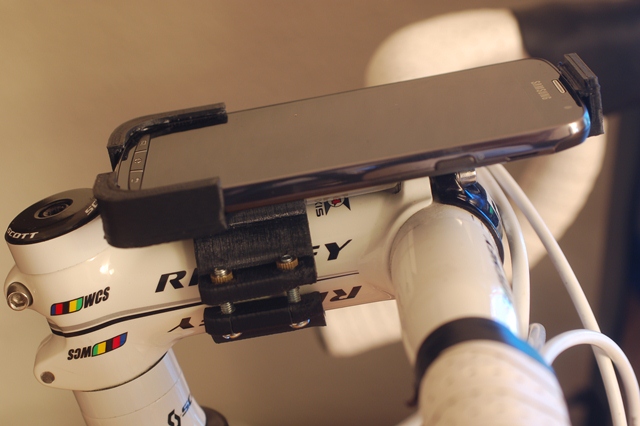

Så här blev hållaren med mobilen monterad. Nu återstår otaliga timmar på trainern innan jag får testa hållaren utomhus.
